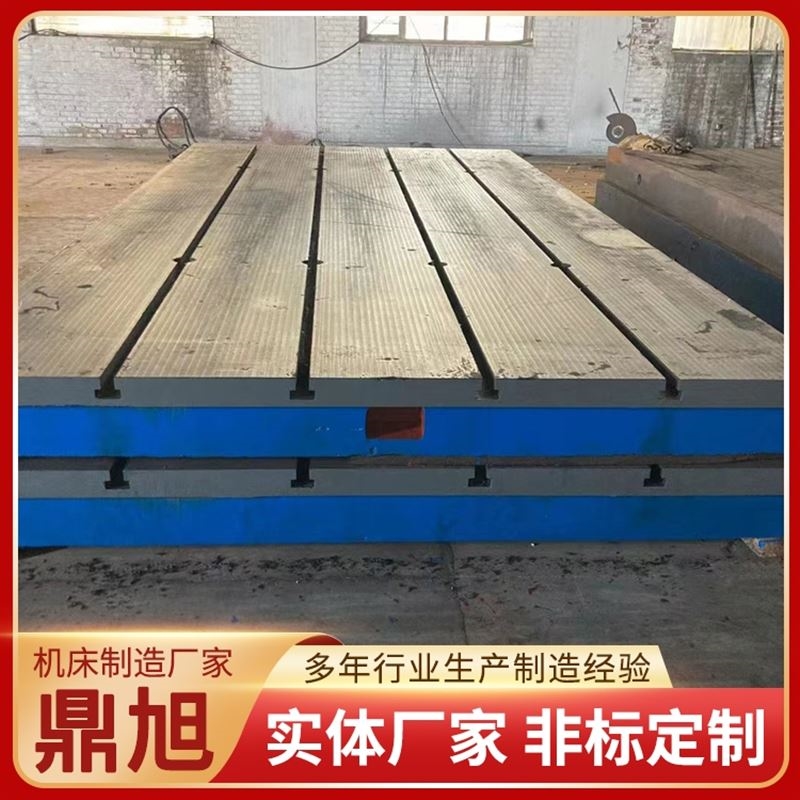

划线刮研平板是机械加工、模具制造及精密测量中的核心基准工具，其平面度误差通常控制在0.001-0.01mm级，需通过“使用-检测-刮研-再使用”的循环优化，才能持续保持高精度。以下是其使用与维护的详细指南：
一、使用前准备：环境与工具适配
环境要求
温度控制：使用场所温度需稳定在20±2℃，避免热胀冷缩导致平板变形（温度每变化10℃，平板尺寸变化约2.5μm/m）。
湿度管理：相对湿度≤60%，防止金属平板生锈或大理石平板吸湿膨胀。
振动隔离：放置于独立基座或气浮减震台上，远离冲压机、空压机等振动源（振动幅值需≤5μm）。
工具选择
测量工具：电子水平仪（分辨率0.1μm/m）、自准直仪（精度0.5″）、激光干涉仪（用于高精度检测）。
刮研工具：标准刮刀（硬度HRC60-65）、红丹粉（用于显示接触点）、油石（用于粗刮后表面修整）。
辅助工具：千分表、磁力表座、精密水准仪（用于调平）。
平板检查
外观检查：确认平板工作面无划痕、裂纹、锈蚀，边缘无毛刺。
平面度检测：使用电子水平仪按对角线法或网格法测量，记录初始平面度误差（如0.005mm/1000mm）。
二、使用中操作：规范流程与技巧
安装与调平
放置方式：将平板置于3个等高支承点上（支承点间距为平板边长的2/3），避免四点支承导致变形。
调平步骤：
用千分表检测平板工作面与基准面的平行度。
通过调整支承点高度（使用垫片或螺杆），使水平仪读数差≤1格/m（约0.002mm/m）。
划线操作
工件固定：用V型铁、磁力吸盘或专用夹具将工件稳固固定在平板上，避免划线时移动。
划线方法：
高度游标卡尺划线：调整卡尺高度至设计尺寸，沿平板导向面滑动划线，重复2-3次确保线宽≤0.1mm。
样板划线：将样板紧贴平板，用划针沿样板边缘划线，适用于复杂轮廓（如曲面、齿轮齿形）。
注意事项：
划线力需均匀，避免划针损伤平板表面（划针角度应为15°-20°）。
划线后用酒精清洁平板，防止金属屑残留导致划痕。
刮研操作（需专业培训）
显示接触点：在平板工作面均匀涂抹红丹粉，将标准平板（或检验平板）与其对研，通过红丹转移显示接触点分布。
刮研策略：
粗刮：用宽刮刀去除高点，接触点数≥2点/25mm×25mm，平面度改善至0.01-0.02mm。
精刮：用窄刮刀细化表面，接触点数≥20点/25mm×25mm，平面度达0.001-0.005mm。
刮研方向：每次刮研方向需交叉45°-90°，避免单向刮痕导致表面纹理不均。
三、使用后维护：清洁与防锈
清洁处理
即时清洁：使用后立即用软毛刷清除金属屑，再用航空汽油或无水乙醇擦拭表面。
深度清洁：每周用超声波清洗机（频率40kHz）清洗10-15分钟，去除油污和微小颗粒。
防锈处理
涂防锈油：在清洁后的平板表面均匀涂抹薄层防锈油（如3号防锈油），覆盖防锈纸后存放。
气相防锈：对于长期存放的平板，可放入气相防锈袋（内含VCI防锈片），密封保存。
存放规范
垂直存放：将平板垂直靠在专用支架上，工作面与垂直面夹角≤15°，避免重力导致变形。
定期翻转：每3个月将平板翻转180°存放，平衡长期压力分布。
四、周期检测与校准
检测频率
高频使用：每3个月检测一次平面度。
低频使用：每6个月检测一次。
校准方法
光隙法：用塞尺检测平板与标准平板之间的间隙，通过光隙颜色判断间隙大小（蓝光间隙≈0.8μm）。
激光干涉仪法：适用于高精度平板（如0级、1级），测量不确定度≤0.0005mm。
修复标准
若平面度误差超过初始值的1.5倍（如初始0.005mm，现0.0075mm），需返厂刮研或更换。
